MC4型コネクタ QC4.10-cd
オス・メスセット・リング2サイズ
型番：TT02
- DC1500V定格電圧
- IP67防水
- 2サイズリング Φ6.0・6.9
- 10〜100個セット
- 定格電圧
- DC 1500V
- 保護等級
- IP67
- 入数
- 10・30・50・100個
この商品のポイント
- オス・メスのセット
- ケーブルに合わせてリングを選べる
- IP67の防水性能
商品名の詳細表記
ソーラーパネル 接続用 MC4型 コネクタ セット販売 オス メス QC4.10-cd DC1500V DC国際規格 PV-CC 認定品 10個・30個・50個・100個
商品説明・詳細仕様
ソーラーケーブルを接続するための、MC4型コネクタ（QC4.10-cd）のオス・メスセットです。

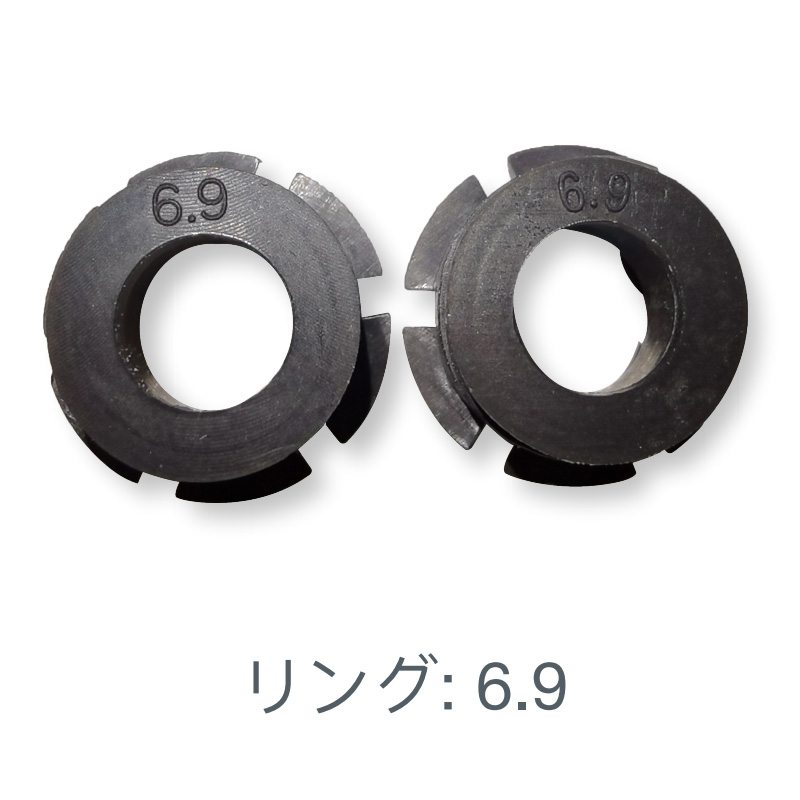

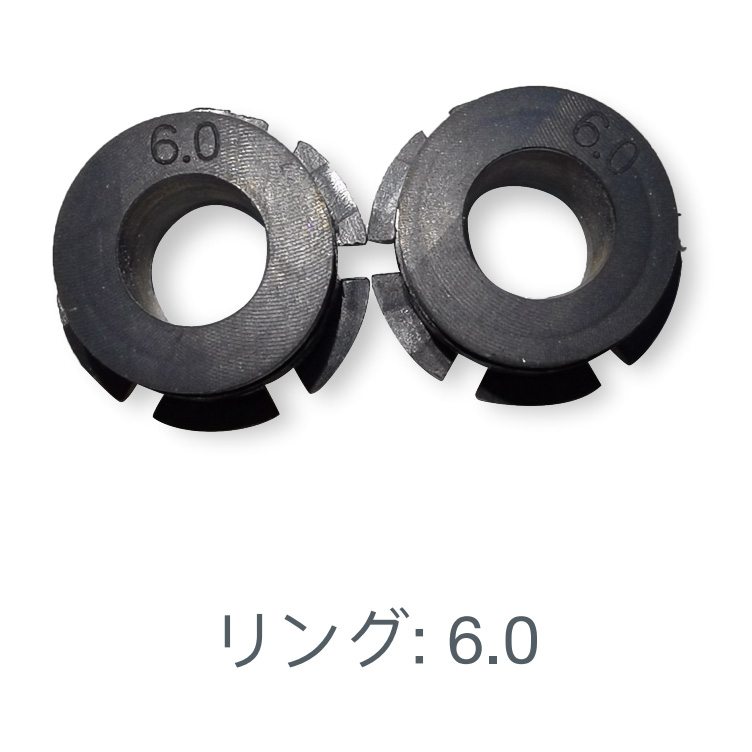

リングがΦ6.0とΦ6.9の2サイズあり、ケーブルの太さに合わせて使い分けられます。
ここがポイント
POINT01
オス・メスのセット
MC4型のオスとメスをセットでご用意しています。10・30・50・100個から選べます。
POINT02
ケーブルに合わせてリングを選べる
リングはΦ6.0とΦ6.9の2サイズ。ケーブルの外径に合わせて選びます。
POINT03
IP67の防水性能
防水・防塵のIP67。屋外の太陽光発電で使えます。
適合するケーブル
| リングサイズ | ケーブル | 導体サイズ | シース外径 |
|---|---|---|---|
| Φ6.0 | EN H1Z2Z2-K | 4mm² | 6mm |
| Φ6.9 | PV-CC | 3.5mm² | 6.3mm |
| Φ6.9 | HCV | 3.5mm² | 6.7mm |
| Φ6.9 | EN H1Z2Z2-K | 4mm² | 6mm |
製品仕様
| 型式 | QC4.10-cd（MC4型） |
|---|---|
| 型番 | TT02 |
| 定格電圧 | DC 1500V |
| 保護等級 | IP67 |
| リングサイズ | Φ6.0 ／ Φ6.9 |
| 入数 | 10個・30個・50個・100個 |
よくある質問
リングはどちらを使えばいいですか？
「適合するケーブル」の表で、お使いのケーブルの種類とシース外径に合うリングをお選びください。
どのケーブルに使えますか？
商品ページの「適合するケーブル」や仕様をご確認ください。ご不明な場合は、お使いのケーブルの種類と太さをお知らせください。
※ 仕様・取扱状況は変更となる場合があります。価格・納期などの詳細はお問い合わせください。
